釋壓閥組合
| 1.用途： | |||||||||||||||||||||||||||||||||||||||||||||||||
| 本釋壓閥用于地面或井下空氣壓縮機系統中，安裝在風包出口管路正對氣流方向上，起安全保護作用。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 2.適用條件： | |||||||||||||||||||||||||||||||||||||||||||||||||
| 各種規格的釋壓閥適用條件如下： 表1 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 3.規格與性能： 表2 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 4.工作原理與結構特征： | |||||||||||||||||||||||||||||||||||||||||||||||||
|

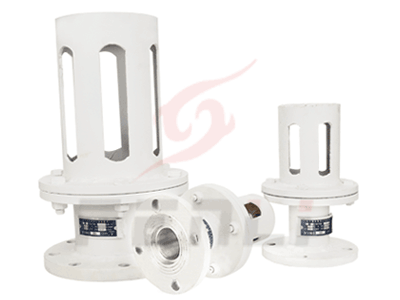

本釋壓閥由氣缸、活塞組、保護罩等組成(見圖1)、氣缸由左、右端法蘭及氣缸體組焊而成，為了增強耐磨性和防止生銹，氣缸內表面鍍硬鉻。活塞組由卡板、O形密封圈、活塞、拉桿等組成。活塞組可從氣缸左端裝入并通過卡板對將活塞組固定在氣缸中，使之無法左右移動。保護罩由法蘭、簡體和擋蓋組焊而成。當釋壓閥釋壓時，保護罩可防止活塞飛出傷人，起安全保護作用。
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 5.安裝與調整： | |||||||||||||||||||||||||||||||||||||||||||||||||
|

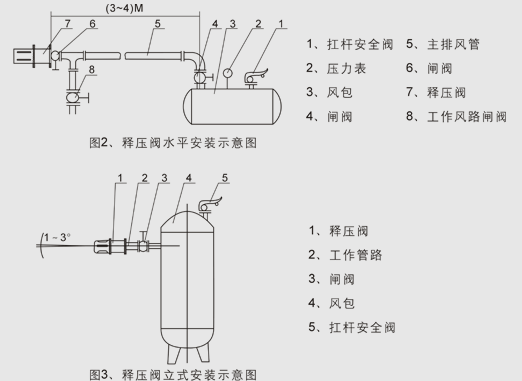

5.1 釋壓閥安裝于空氣壓縮機系統中風包出口管路正對氣流向上，距風包出口為3-4米。釋壓閥與風包間須安裝閘閥。空氣壓縮機風包水平放置安裝時如圖2，空氣壓縮機風包立式安裝如圖3。
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
5.1.3 安裝前檢查拉桿，不應有銹蝕，變形現象。 5.1.4 安裝時，O形密封圈涂上防腐油。 5.2 釋壓閥調整： 5.2.1 釋壓閥安裝好以后，應檢查氣缸活塞、法蘭連接處、管路等，不應有漏氣現象。 5.2.2 釋壓閥缸體和保護罩應同心，保護罩內孔不應有毛刺、飛邊、臟物等，以免影響釋壓閥正常工作。 5.2.3 保護罩上的六個長園排氣孔不應堵塞，以保持流通面積大于二倍活塞面積。 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 6.使用與維護： | |||||||||||||||||||||||||||||||||||||||||||||||||
|
6.1 正常工作時，空氣壓縮機系統壓力不應超過7.84×105Pa(8kgf/cm2) 6.2 經常用檢查釋硬度閥氣缸、活塞、法蘭連接處及管路，不應有漏氣現象，各緊固部分不應松動。 6.3 應固定專人定期進行檢查、維護。釋壓閥正常工作時，每月至少檢查一次，檢查拉桿延細、銹蝕的情況，檢查O形密封圈的彈性及密封情況。原則上每六個月更換一次拉桿，如遇特殊情況，如釋壓，嚴重銹蝕或明顯延細等。應及時更換。 |
